Wind energy converter
风能变流器散热方案
风电变流器通过对双馈异步风力发电机的转子进行励磁,使得双馈发电机的定子侧输出电压的幅值、频率和相位与电网相同,并且可根据需要进行有功和无功的独立解耦控制。变流器控制双馈异步风力发电机实现软并网,减小并网冲击电流对电机和电网造成的不利影响。可以说风电变流器是否稳定运行直接影响着电网的稳定性。如何保证风电变流器的正常运行,散热是并不可少的一个环节。

        同裕热能扎根于新能源领域的散热研发,在风电风能变流器领域,与国内外多家风电变流器厂家进行战略性的合作,提供可靠的风电风能变流器、逆变器、电机等的散热技术支持,同裕热能实现从散热系统的热设计、热仿真到散热器的生产一体化、整体性的服务要求,受到风电厂商的广泛好评。
风能变流器散热方案(DCDC 3000W瞬态方案)

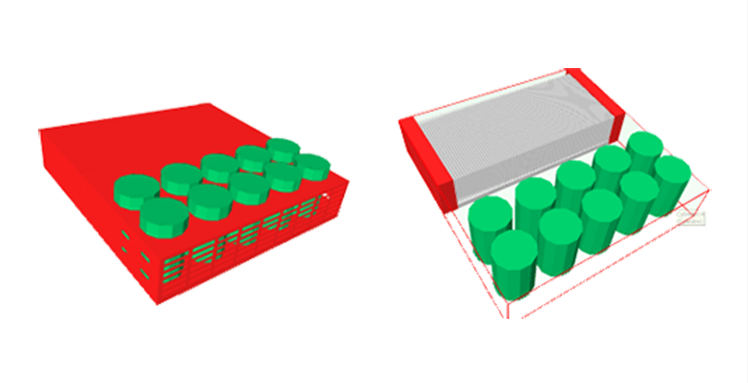

变流器仿真模型及相关参数:
变流器仿真模型及相关参数:
英飞凌内部结构图及发热元件示意图: diode:34W; IGBT:91W; total 1500W;
假设导热介质为: 7762导热膏,厚0.2mm, K=4W/m*K。
散热器参数:
           基板尺寸:462*220*15mm;
             Fin厚:1.5mm;
             Fin数量:92fins;
             Fin高:87mm;
             材质:AL 1060;
             加工工艺:铲齿;
             运行16个周期,共 960s。
散热器设计仿真模型及相关参数:
热源件工作状态:
           0-29s:0%;
             29s-30s:from 0% to 100%;
             30s-59s:100%;
             59s-60s:from 100% to 0%;
             一个周期循环运行60S。
Tb温度随时间的变化示意图:(气流:500m^3/H)
IGBT核心元件下表面温度随时间的变化示意图:
(气流:500m^3/H,IGBT 节点温度= 核心元件表面温度+ 核
         心元件功率*核心元件Rj-c。) t
Tb温度随时间的变化示意图:(气流:600m^3/H)
Tb温度随时间的变化示意图:(气流:700m^3/H)
Tb温度随时间的变化示意图:(气流:800m^3/H)
热源底部散热器表面最高温度随时间循环的变化仿真结果:
散热片压力损失与流量仿真结果:
